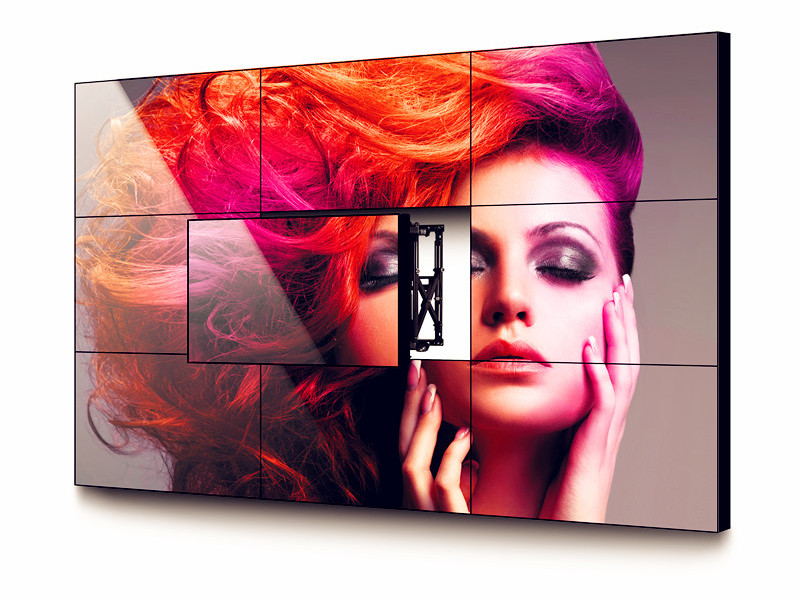

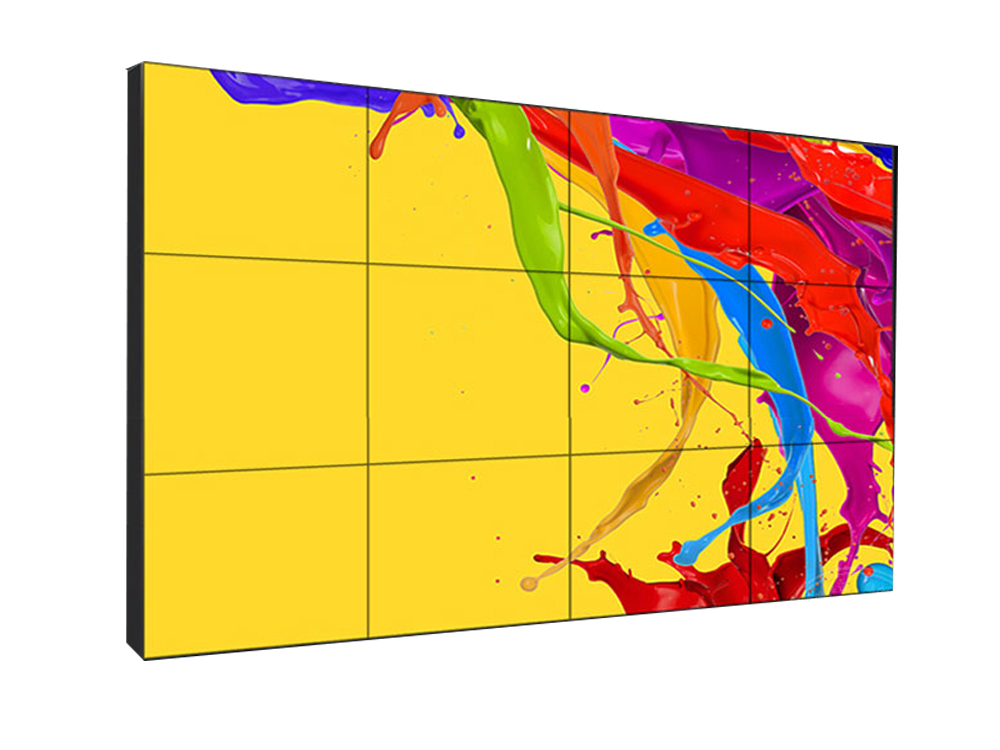

系統特點和功能 系統特點 一、 高清晰度、高亮度、高色域 清晰度、亮度、色彩飽和度是液晶的三個重要性能指標,LCD拼接墻采用粵普自主知識產權的數字信號處理技術和拼接處理技術,結合-技術的液晶屏,具有高清晰度、高亮度、高色域的特點。 二、 高級窄邊拼接,內置處理器 高級的窄邊液晶拼接,采用比以往機器薄二分之一的高級窄邊,即使拼接,邊緣也不注意。每個液晶單元,自帶內置處理功能,在無外部控制器的情況下,實現多個N*M組合屏顯示任意多路信號。 三、 純硬件設計 粵普科技液晶拼接墻采用了硬件與軟件結合的方式來實現拼接。軟件操作方便易用。用戶只須經過簡單培訓,即可操作。 系統方案確定前,可根據用戶要求來任意修改操作軟件所控制的不同模式。 硬件部分采用嵌入式板卡處理,圖像處理速度快。 用戶不需要支付軟件費用,總體成本較低。 四、 拼接方式任意選擇,使用場所適應性強 LCD拼接墻,除了拼接數量任意選擇外,屏的大小亦多種選擇,滿足不同場所的需要。 五、 拼接臺數不限 一般拼接墻由于技術限制,拼接臺數受限。LCD拼接墻采用-的嵌入式硬件拼接技術,拼接單元數理論上可以達到無限多單元,目前工程實踐已達二百多單元。 六、 靈活多變的拼接顯示組合功能 液晶拼接墻可以根據不同用戶、不同使用環境的要求進行個性化設計,可以選擇單屏顯示、整屏顯示、任意組合顯示。 七、 先進的屏幕參數自動高校功能 針對液晶拼接墻使用的液晶單元中液晶屏及驅動電路可能出現的離散性問題,液晶拼接墻使用了自主研發的先進的拼接墻系數(亮度、對比度、色度、白平衡)自動調校功能,從而保證了整幅拼接屏幕的色彩一致性和亮度的均勻性。 八、 穩定運行壽命超長,維護成本低 液晶顯示技術是目前優異的平板顯示技術之一,尤其是拼接墻使用的液晶屏,其背光源的使用壽命就超過6萬小時,長時間工作后圖像穩定沒任何變化。液晶顯示技術沒有任何需要定期更換的耗材設備,所以維護、維修成本極低。 九、 美觀的墻體結構 LC D拼接墻壁掛式機架厚度不超過200mm,前維護安裝是指不占用墻壁的背部空間,采用掛墻式或嵌入式安裝,正面安裝調試和維護的液晶拼拼墻。作為新型的液晶拼接屏安裝方式,前維護支架須具備以下特點:1、每個拼接單元都可自由正面彈出和回收,完全正面安裝和維護;2、框架要薄,體現液晶屏“薄”的特點;3、拼接屏的前后/左右/高低均可微調,使拼接墻表面平整美觀;4、使用簡捷方便,無需特殊訂制,可任意拼接。 十、 環保健康 L C D液晶拼接墻發熱量小、無閃爍、不傷眼、不含有害物質(如鉛、汞、鎘和六價鉻等符合相關標準規定),是新一代健康拼接墻,在歐美一些發達國家, LC D拼接墻已成為新一代主流顯示設備。 系統功能 1 整屏顯示任意一路輸入信號 每個屏幕的分辨率為1920*1080,整屏的分辨率累加(1920*M*1080*N),用于顯示超高分辨率圖像信息。 2 每個單元屏幕顯示任意一路輸入信號 實時動態顯示各種信號源或同種信號源的畫面,以屏為單元顯示。 3 NXM組合與任意位置、大小顯示任意多路信號 實時動態顯示各種信號源的畫面,以MXN方式拼接顯示一幅完整圖像,并可開窗,漫游。 |
第四章 安裝條件
為保證項目實施的順利進行,保護系統設備的正常工作,設備的安裝現場須滿足以下環境條件:
1)與實墻接觸,以保證長期承重受力不變形。
1)操作控制電腦的位置應在拼接屏幕的正前方對面,要求操作員可以方便直觀的看到拼接屏的操作。如果有專門隔斷的操作控制室,則操作控制室與大屏顯示室之應有透明玻璃,方便操作員的觀看。-視覺距離4-4.5米。
2)控制電腦應位于拼接屏的正對面方向,并與拼接屏有合適的距離,以便于調試等操作。
1)如果控制室的窗戶較大,應避免日照光線直射,用窗簾遮光,窗簾應采用深色。
1)弱電線纜(RGB、視頻、網絡、串口、鼠標鍵盤延長線等)應與強電線纜隔開走線,避免信號干擾。如果是用走線槽,則不能共用一個走線槽,應分不同的走線槽分開走線。
2)如果是地板磚、復合木地板等固定的地面,要求從信號源(計算機RGB信號、視頻信號)和控制電腦到圖形控制器(或投影機接口)之間要有走線槽,走線距離越短為宜。
3)如果是抗靜電地板,則走線出口處應開孔,留線纜出口。
1)拼接屏背后要有良好的溫度控制和散熱措施。如果是中央空調應有空調進、出風口,如果沒有中央空調,應加設專門的空調,空調功率大小視大屏規模而定。
2)維修通道內溫度與拼接屏控制室房間溫度應可控制并基本保持相同。
1)系統的電源為AC 220V ±5%;用有保護接地線的三眼插座;插座數與拼接屏數有關。
2)拼接系統和圖像控制器及控制PC等要求同相供電。
3)電源電壓要穩定,可靠,特別防止斷電后立即加電,因此,原則上要求拼接系統的電源必須經過相應功率UPS供電。
4)系統設備要有良好的接地,接地電阻<2Ω,保證遇到雷擊等特殊狀況時設備不損壞。
1)幕墻房間要求有較好的溫度和濕度控制。工作環境溫度為23°C±5°C,相對濕度20%-80%。
2)拼接屏幕前后空調溫度和濕度應調到同一刻度,以確保拼接墻散熱和拼接屏幕的平整度。
3)幕墻所在房間要求保持干凈,防塵。
4)消防噴頭盡可能遠離幕墻, 并且要用噴霧滅火劑。
5.1.1、保證所供的合同設備是全新進口、完整且質量-的,能-符合本招標文件技術所規定的質量、規格和性能的要求。在正確安裝后正常使用和保養條件下,在其使用壽命期內具有滿意的性能。
5.1.2、發貨前,再次管理程序,進行嚴格裝配和調試,確?,F(xiàn)場安裝驗收測試合格。
5.1.3、自設備安裝驗收合格之日起,我們對大屏幕顯示設備提供12個月的液晶屏原廠-保修
服務,36個月的整機(液晶面板12個月)-保修服務。在保修期內,所供設備因本身質量問題所引起的故障,公司-維修或更換有質量問題的配件,保證系統長期正常使用。
5.1.4、保修期后,可根據需要與公司簽訂維修和維護延保合同;并提供能夠優惠的設備終身保
修服務,即只收取維修成本費。
5.1.5、公司將嚴格按照ISO9001:2008、3C質量管理體系建立用戶檔案,詳細記錄每個用戶的安
裝、運行、維護及故障處理情況,便于公司服務提高響應速度;
5.1.6、公司設有客戶服務中心,有專職維修人員和技術服務人員,所有維修人員和技術服務人員均接受專業的技術培訓,能夠及時準確地對用戶所提出的問題和故障進行分析,及時解決所提供設備的故障,保證自接到用戶電話起,在2小時內有響應,一般情況下24小時內解決問題。
5.1.7、公司建立了專門的備品備件庫,長期擁有相當數量和規模的備品備件,確??蛻舨粫?huì)因缺乏配件而耽誤系統運行,能夠從根本上為用戶提供保障。
5.1.8、自系統開通之日起,將-提供本系統的軟件升級并以優惠價格提供所需硬件設備。
為保證所提供的設備安全、可靠地運行,便于買方的運行維護,公司負責進行技術培訓,將選派受過專門訓練的高級專業技術人員負責工程的國內和現場技術培訓工作。以便使貴方工作人員在培訓后能熟練地掌握維護管理軟件及硬件維護工作,并能及時排除大部分的設備障礙。
5.2.1系統培訓
為了使液晶拼接顯示系統的維護、技術培訓和安裝調試有根本性的保證, 公司建立了完善的用戶服務體系。培訓部人員通過嚴格的技術考核,選拔出顯示技術、光電、微電子、計算機及控制學科的一批高素質-的培訓工程師,通過長期的培訓實踐,逐步形成一整套規范的培訓計劃。從系統的操作到系統的安裝調試,每部分都有嚴格的考核標準,保證受訓者在短期內接受不同級別(A級、B級、C級)的培訓后,達到預期的培訓效果。同時,我們將近一步改善培訓條件、提高培訓水平、健全培訓體系、召開維護研討會,使培訓人員不斷地學到新設備,維護知識、交流維護經驗、提高維護水平,保證對系統設備的正確維護。
A級培訓
培訓時間:工程建設開始后
培訓地點:設備使用地
培訓人員:液晶拼接顯示系統操作及使用人員
培訓人數:不限
培訓目的:可熟練操作使用本系統
培訓要求及內容: 了解液晶拼接顯示系統的工作原理、精通系統的詳細工作流程和操作使用;了解計算機操作系統Windows 2000 Profession、Windows XP的常用操作及熟練掌握大屏幕控制管理軟件的日常使用。
B級培訓
培訓時間:工程建設開始后
培訓地點:設備使用地
培訓人員:液晶拼接顯示系統維護人員
培訓人數:不限
培訓目的:可以對系統進行維護,并能排除簡單故障。
培訓內容及要求:掌握液晶拼接顯示系統的工作原理;了解液晶拼接的工作原理和基本理論;能較準確的確定系統故障類型、描述故障現象、或找出故障位置;掌握顯示單元參數的設置;掌握?qǐng)D像控制器的設置;掌握計算機網絡的原理、基本配置,精通WINDOWS/UMIX網絡和網絡相關的應用,能解決常見問題,掌握三星DID液晶管理軟件的安裝和配置,具常見故障的定位解決能力,及對特殊問題的正確描述能力。
C級培訓
培訓時間:工程試運行開始后
培訓地點:設備使用地
培訓人員:公司領導決策層
培訓目的:交流和學習國外液晶拼接顯示技術和設備使用經驗
培訓要求及內容:組織交流、學習國外同行企業的監控顯示技術、相關的信息管理模式和設備日常使用經驗。
根據此系統總體設計規劃和實際工作量,在合同簽訂后我們將把整個系統分成四部分并行實施,正常系統建設工期19-21天較為合理,同時我們也可根據客戶具體情況進行調整以滿足客戶需要。
7.1前期準備、方案論證及深化,約需時間1天。
7.2設備生產及老化約需時間5天
7.3出廠檢驗,約需時間1天
7.4包裝、運輸,約需時間3-4天
7.5系統安裝和調試,約需時間3-4天。
7.6各類人員培訓,約需時1天。
7.7系統總體試運行,約需時間2天。
7.11工程驗收,約需時間1天。
